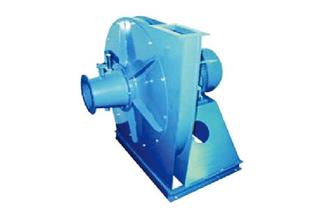

XQI、XQⅡ斜槽高壓離心鼓風機

XQI型、XQII型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該風機還可用于各種化鐵爐、熔爐、鍛冶爐的鼓風，也適用于輸送空氣及無腐蝕型、不自然、不含有粘性物質的氣體。

XQI、XQII型斜槽高壓離心通風機

1. 風機用途

XQI型、XQII型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該風機還可用于各種化鐵爐、熔爐、鍛冶爐的鼓風，也適用于輸送空氣及無腐蝕型、不自然、不含有粘性物質的氣體。輸送介質溫度不超過80°，介質中所含的塵土及硬質顆粒不大于150mg/m3。

2.風機形式

1）、XQI型、XQII型風機均為單吸入風機，傳動方式為A式傳動。

2）、XQI型、XQII型風機均可制成順時針旋轉或逆時針旋轉兩種形式，從電動機一端正視，如葉輪按順時針方向旋轉，稱順旋風機，以“順”表示；按逆時針方向旋轉，稱逆旋風機，以“逆”表示。

3）、風機出口位置以機殼出口角度表示。“順”“逆”風機均可制成0°、45°、90°、135°、180°五種角度。

3.結構特點

XQI型、XQII型高壓離心通風機由葉輪、機殼、進風口、機座等組成。

1）葉輪：葉型按新的高效前向風機理論進行設計。葉輪成形后經靜、動平衡校正，因此運轉平穩可靠。

2）機殼：用普通鋼板焊接正蝸形殼體。

3）進風口：用普通鋼板焊接成收斂式流線形結構，流動性能好。

4.性能與選擇

XQI型、XQII型風機性能表中的性能參數是按溫度t=20℃，大氣壓力P=101325Pa,氣體密度=1.2Kg/m3狀態下的空氣進行計算的。若使用條件與上述條件不符合，性能參數應按相關參數計算。

XQI型、XQII型風機性能參數表
