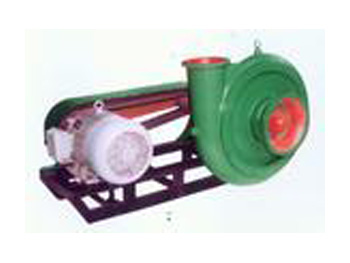

HTD型化鐵爐高壓離心鼓風機
化 鐵 爐 通 風 機
一、風機的用途
HTD型化鐵爐專用高壓離心風機，適用于1、2、3、4、5、7t/h熔化率的化鐵爐鼓風性能要求，該風機還可作為各種熔爐，鍛冶爐的鼓風用，也適用于輸送空氣及無腐蝕性、不自然、不含有粘性物質的氣體。輸送介質的溫度不超過80℃，介質中所含的塵土及硬質細顆粒不大于150毫克/立方米。
二、結構特征：HTD型風機由葉輪、機殼、進風口、傳動組、機座等組成。
1、葉輪：葉型按新的高效前向風機理論進行設計。葉輪成形后經靜、動平衡校正因此運轉平穩可靠。
2、機殼：用鑄鐵制成變截面蝸殼形整體結構。
3、進風口：制成收斂式流線形的整體結構，用螺栓與機殼相固定。
4、傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成。軸承箱采用滾動軸承潤滑脂潤滑。
|
機號 № |
轉速 r/min |
全壓 Pa |
流量 m3/h |
配用電機 |
|
|
型號 |
功率kw |
||||
|
HTD12-11 |
5900 |
7000 |
720 |
Y132S1-2 |
5.5 |
|
HTD20-11 |
5750 |
11000 |
1200 |
Y132S2-2 |
7.5 |
|
HTD35-12 |
5630 |
12000 |
2100 |
Y160M2-2 |
15 |
|
HTD50-11 |
5750 |
13000 |
3000 |
Y160L-2 |
18.5 |
|
HTD50-12 |
5600 |
15000 |
3000 |
Y180M-2 |
22 |
|
HTD50-13 |
5600 |
17000 |
3000 |
T180M-2 |
22 |
|
HTD50-14 |
5600 |
18000 |
3000 |
Y200L1-2 |
30 |
|
HTD85-21 |
2900 |
20000 |
5100 |
Y225M-2 |
45 |
|
HTD85-22 |
2900 |
24000 |
5100 |
Y250M-2 |
55 |
|
HTD120-21 |
2900 |
25000 |
7200 |
Y280S-2 |
75 |
|
HTD150-21 |
2900 |
27500 |
9000 |
Y315S-2 |
110 |
|
HTD300-21 |
2900 |
25000 |
18000 |
Y315M-2 |
185 |
